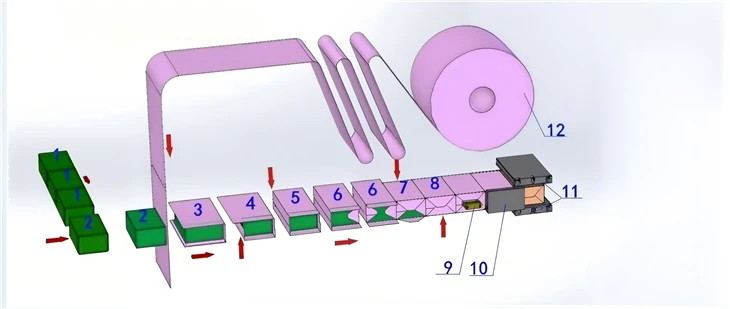

رسم تخطيطي لعملية التغليف
تتوافق آلة التغليف هذه مع قاطعة الورق ذات الشفرة الواحدة- لتغليف ورق المكتب بأحجام A3 وA4 وA5 وأحجام أخرى.
1. تغذية الناقل للحزمة إلى الأمام
2. دفع الحزمة الأفقية
3. قطع الفيلم والتغليف
4. الفيلم السفلي يتكشف
5. طبقة جانبية طويلة - قابلة للطي وختم حراري
6. طي الزاوية وتغليف الفيلم
7.Top تشكيل الفيلم للطي
8. تشكيل الجزء السفلي من الفيلم القابل للطي
9. الختم الحراري للبقعة اليسرى واليمنى بعد التشكيل
10. الختم الحراري المسطح الأيسر والأيمن بعد التشكيل
11. أعلى وأسفل تشكيل الختم المسطح
12.فيلم BOPP مزدوج -قابل للحرارة-قابل للغلق
1. التحميل اليدوي
2. دفع الصندوق
3. تغذية الفيلم العمودي
4. الختم الجانبي الطويل
5. الحافة العلوية قابلة للطي على كلا الجانبين
6. الحافة السفلية قابلة للطي على كلا الجانبين
7. الختم الجانبي
8. التشكيل/ التشذيب
9. المنتج النهائي
|
التكيف مع مواد التعبئة والتغليف |
0.018 مم-0.03 مم BOPP مزدوج الجوانب -فيلم مانع للحرارة، ورق طلاء، ورق كرافت مطلي؛ القطر الخارجي 320 ملم، القطر الداخلي 70 ملم |
|
سرعة التغليف |
10-40 عبوة في الدقيقة (السرعة قابلة للتعديل حسب حجم المنتج) |
|
قياس التعبئة |
الطول 80-420 ملم؛ W60-300 ملم؛ الارتفاع 30-120 مم (لا يمكن ضبط جميع الأبعاد على القيمة القصوى أو الدنيا). |
|
قوة التصميم |
8.5 كيلو واط |
|
استهلاك الطاقة |
8.5 كيلو واط |
|
الجهد االكهربى |
380 فولت-50 هرتز |
|
ضغط الهواء العامل |
0.7 ميجا باسكال |
|
وزن الجهاز (تقريبًا) |
900 كجم |
|
حجم المضيف |
2900*1100*1850 |
|
البعد النقل |
1550*380*830 مللي متر |
قائمة التكوين
|
اسم الجهاز الكهربائي |
كمية |
العلامة التجارية ومكان المنشأ |
|
محرك سيرفو رئيسي |
1 |
شينجيه |
|
صندوق التخفيض |
2 |
أوميت |
|
محرك سيرفو |
3 |
شينجيه |
|
شاشة تعمل باللمس |
1 |
|
|
وحدة التحكم في درجة الحرارة |
1 |
|
|
بلك |
1 |
|
|
موصل التيار المتردد |
1 |
شنايدر |
|
التتابع المساعد |
2 |
اومرون |
|
تبديل السفر |
1 |
|
|
تتابع الحالة الصلبة |
7 |
|
|
اسطوانة |
9 |
ياديكي |
|
صمام كهرومغناطيسي |
5 |
|
|
محرك ناقل الحركة |
1 |
نينغبو تشونغدا |
المزايا الأساسية ومصلحتك
بالاعتماد على تجربة تصميم الآلات المحلية والخارجية المثبتة، فإن آلة التغليف ثلاثية الأبعاد هذه تعتمد ناقل الحركة الميكانيكي بمساعدة التجميعات الهوائية من أجل التشغيل المتسق.
يتم تشغيل تغذية الفيلم بواسطة سلسلة مسننة- ومحركات متدرجة، بينما تعمل الحماية من الحمل الزائد في آلية دفع الصندوق على تقليل الأخطاء غير المتوقعة؛ من خلال تجربتي في التثبيت العملي، يمكن للمستخدمين اختيار تخطيط ناقل الدوران المستقيم أو 90 درجة بحرية ليتناسب مع مساحة المصنع المختلفة. ويتيح إطاره المدمج إمكانية التحويل السريع للمنتج عن طريق تبديل عدد صغير من قطع الغيار، وبالتالي يظل وقت التوقف عن العمل بسبب تغيير الحجم أو استكشاف الأخطاء وإصلاحها بشكل روتيني في حده الأدنى في-الموقع.
في سير العمل التلقائي الكامل، يتم الانتهاء من التغذية، والتغليف، والطي، والختم، والتشكيل، والعد، وتركيب الأشرطة المضادة للتزييف-والختم الساخن للكرتون الفردي أو المجمع؛ كما تتيح المواصفات المحفوظة مسبقًا والتتبع الكهروضوئي التعبئة المكدسة، مما يساعد العملاء على استبدال عبوات الانكماش الحراري التقليدية للأدوية ومستحضرات التجميل والأغذية الصحية وعلب الشاي والسجائر.
بالنسبة لمستلزمات التغليف، فهي تناسب 0.018-0.03 مم -فيلم BOPP مزدوج الجوانب وورق مصقول وورق كرافت، يعمل بسرعة 10-40 عبوة في الدقيقة مع سرعة قابلة للتعديل لتغطية أبعاد العبوة من الطول 80-420 مم × العرض 60-300 مم × الارتفاع 30-120 مم. يتم توريد الأجزاء الكهربائية والهوائية الرئيسية من قبل الشركات المصنعة ذات السمعة الطيبة مثل Xinjie، وSchneider، وOmron، وAirTac للاستخدام الموثوق به على المدى الطويل-، كما نقدم ضمانًا لمدة -عامًا على الماكينة بالإضافة إلى الصيانة المدفوعة مدى الحياة كخدمة قياسية.
